銅線用裸圧着端子丸形端子R形(公称断面積180~325sq)

裸圧着端子丸形端子公称断面積180~325sq
R形
デジタルカタログで見る(PDF)

デジタルカタログで見る(PDF)

R形

※表に丸印がある製品に適用されます。

RoHS指令対応品

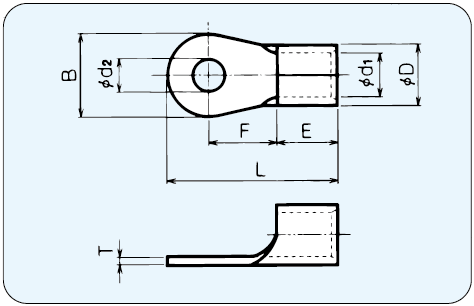

呼び	JIS	UL	CSA	曲げ	[right]φd2	[right]B	[right]L	[right]F	[right]E	[right]φD	[right]φd1	[right]T	[center]適合電線範囲（㎜）	[center]適合電線範囲（㎜2）	[center]適合電線範囲（AWG）	適合工具	一箱入数
R180-10		○	○		10.5	38.0	68.0	22.0	29.0	28.5	21.0	3.5	13.8~15.6	152.05~192.6	300-350 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	10
R180-12		○	○		13.0	38.0	68.0	22.0	29.0	28.5	21.0	3.5	13.8~15.6	152.05~192.6	300-350 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	10
R180-14		○	○		15.0	38.0	68.0	22.0	29.0	28.5	21.0	3.5	13.8~15.6	152.05~192.6	300-350 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	10
R180-16		○	○		17.0	38.0	68.0	22.0	29.0	28.5	21.0	3.5	13.8~15.6	152.05~192.6	300-350 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	10
R180-L10		○	○	○	10.5	38.0	86.0	38.0	29.0	28.5	21.0	3.5	13.8~15.6	152.05~192.6	300-350 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	10
R180-L12		○	○	○	13.0	38.0	86.0	38.0	29.0	28.5	21.0	3.5	13.8~15.6	152.05~192.6	300-350 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	10
R180-L14		○	○	○	15.0	38.0	86.0	38.0	29.0	28.5	21.0	3.5	13.8~15.6	152.05~192.6	300-350 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	10
R180-L16		○	○	○	17.0	38.0	86.0	38.0	29.0	28.5	21.0	3.5	13.8~15.6	152.05~192.6	300-350 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	10
R180-20		○	○	○	21.0	38.0	86.0	38.0	29.0	28.5	21.0	3.5	13.8~15.6	152.05~192.6	300-350 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	10
R180-24		○	○	○	25.0	38.0	86.0	38.0	29.0	28.5	21.0	3.5	13.8~15.6	152.05~192.6	300-350 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	10
R180-27		○	○		28.0	38.0	86.0	38.0	29.0	28.5	21.0	3.5	13.8~15.6	152.05~192.6	300-350 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	10
R200-S10		○	○		10.5	44.0	71.0	21.5	32.5	32.7	24.0	4.0	15.6~17.5	192.6~242.27	400 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
R200-S12		○	○		13.0	44.0	71.0	21.5	32.5	32.7	24.0	4.0	15.6~17.5	192.6~242.27	400 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
R200-S14		○	○		15.0	44.0	71.0	21.5	32.5	32.7	24.0	4.0	15.6~17.5	192.6~242.27	400 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
R200-S16		○	○		17.0	44.0	71.0	21.5	32.5	32.7	24.0	4.0	15.6~17.5	192.6~242.27	400 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
R200-10		○		○	10.5	44.0	80.0	25.5	32.5	32.7	24.0	4.0	15.6~17.5	192.6~242.27	400 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
R200-12	○	○			13.0	44.0	80.0	25.5	32.5	32.7	24.0	4.0	15.6~17.5	192.6~242.27	400 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
R200-14	○	○			15.0	44.0	80.0	25.5	32.5	32.7	24.0	4.0	15.6~17.5	192.6~242.27	400 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
R200-16	○	○			17.0	44.0	80.0	25.5	32.5	32.7	24.0	4.0	15.6~17.5	192.6~242.27	400 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
R200-L10		○	○	○	10.5	44.0	91.5	37.0	32.5	32.7	24.0	4.0	15.6~17.5	192.6~242.27	400 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
R200-L12		○	○	○	13.0	44.0	91.5	37.0	32.5	32.7	24.0	4.0	15.6~17.5	192.6~242.27	400 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
R200-L14		○	○	○	15.0	44.0	91.5	37.0	32.5	32.7	24.0	4.0	15.6~17.5	192.6~242.27	400 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
R200-L16		○	○	○	17.0	44.0	91.5	37.0	32.5	32.7	24.0	4.0	15.6~17.5	192.6~242.27	400 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
R200-18	○				19.0	44.0	91.5	37.0	32.5	32.7	24.0	4.0	15.6~17.5	192.6~242.27	400 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
R200-20	○	○	○		21.0	44.0	91.5	37.0	32.5	32.7	24.0	4.0	15.6~17.5	192.6~242.27	400 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
R200-24	○	○	○		25.0	44.0	91.5	37.0	32.5	32.7	24.0	4.0	15.6~17.5	192.6~242.27	400 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
R200-27	○	○	○		28.0	44.0	91.5	37.0	32.5	32.7	24.0	4.0	15.6~17.5	192.6~242.27	400 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
R250-12				○	13.0	44.0	80.0	25.5	32.5	35.6	26.0	4.5	ー	250	ー	*DS-E250M	8
R250-14				○	15.0	44.0	80.0	25.5	32.5	35.6	26.0	4.5	ー	250	ー	*DS-E250M	8
R250-16				○	17.0	44.0	80.0	25.5	32.5	35.6	26.0	4.5	ー	250	ー	*DS-E250M	8
R325-10		○	○	○	10.5	50.5	92.0	30.3	36.5	37.6	28.0	4.5	17.5~20.3	242.27~325.0	500-600 MCM	12号H、*12号A、REC-Li325	6
R325-12		○	○	○	13.0	50.5	92.0	30.3	36.5	37.6	28.0	4.5	17.5~20.3	242.27~325.0	500-600 MCM	12号H、*12号A、REC-Li325	6
R325-14		○	○	○	15.0	50.5	92.0	30.3	36.5	37.6	28.0	4.5	17.5~20.3	242.27~325.0	500-600 MCM	12号H、*12号A、REC-Li325	6
R325-16	○	○	○		17.0	50.5	92.0	30.3	36.5	37.6	28.0	4.5	17.5~20.3	242.27~325.0	500-600 MCM	12号H、*12号A、REC-Li325	6
R325-L10		○	○	○	10.5	50.5	105.0	43.3	36.5	37.6	28.0	4.5	17.5~20.3	242.27~325.0	500-600 MCM	12号H、*12号A、REC-Li325	6
R325-L12		○	○	○	13.0	50.5	105.0	43.3	36.5	37.6	28.0	4.5	17.5~20.3	242.27~325.0	500-600 MCM	12号H、*12号A、REC-Li325	6
R325-L14		○	○	○	15.0	50.5	105.0	43.3	36.5	37.6	28.0	4.5	17.5~20.3	242.27~325.0	500-600 MCM	12号H、*12号A、REC-Li325	6
R325-L16		○	○	○	17.0	50.5	105.0	43.3	36.5	37.6	28.0	4.5	17.5~20.3	242.27~325.0	500-600 MCM	12号H、*12号A、REC-Li325	6
R325-18	○				19.0	50.5	105.0	43.3	36.5	37.6	28.0	4.5	17.5~20.3	242.27~325.0	500-600 MCM	12号H、*12号A、REC-Li325	6
R325-20	○	○	○		21.0	50.5	105.0	43.3	36.5	37.6	28.0	4.5	17.5~20.3	242.27~325.0	500-600 MCM	12号H、*12号A、REC-Li325	6
R325-24	○	○	○		25.0	50.5	105.0	43.3	36.5	37.6	28.0	4.5	17.5~20.3	242.27~325.0	500-600 MCM	12号H、*12号A、REC-Li325	6
R325-27	○	○	○		28.0	50.5	105.0	43.3	36.5	37.6	28.0	4.5	17.5~20.3	242.27~325.0	500-600 MCM	12号H、*12号A、REC-Li325	6
