銅線用裸圧着端子丸形端子R形(公称断面積80~150sq)

裸圧着端子丸形端子公称断面積80~150sq
R形
デジタルカタログで見る(PDF)

デジタルカタログで見る(PDF)

R形

※表に丸印がある製品に適用されます。

RoHS指令対応品

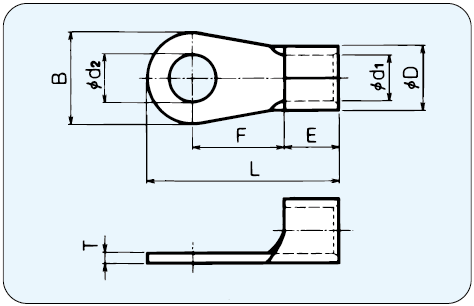

呼び	JIS	UL	CSA	曲げ	[right]φd2	[right]B	[right]L	[right]F	[right]E	[right]φD	[right]φd1	[right]T	[center]適合電線範囲（㎜）	[center]適合電線範囲（㎜2）	[center]適合電線範囲（AWG）	適合工具	一箱入数
R80-6		○	○	○	6.4	27.0	53.0	20.5	19.0	19.5	14.5	2.3	9.27～10.41	76.28～96.3	3/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	25
R80-8		○	○	○	8.4	27.0	53.0	20.5	19.0	19.5	14.5	2.3	9.27～10.41	76.28～96.3	3/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	25
R80-10		○	○	○	10.5	27.0	53.0	20.5	19.0	19.5	14.5	2.3	9.27～10.41	76.28～96.3	3/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	25
R80-12		○	○	○	13.0	27.0	53.0	20.5	19.0	19.5	14.5	2.3	9.27～10.41	76.28～96.3	3/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	25
R80-L8		○	○	○	8.4	32.0	67.0	32.0	19.0	19.5	14.5	2.3	9.27～10.41	76.28～96.3	3/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	25
R80-L10		○	○	○	10.5	32.0	67.0	32.0	19.0	19.5	14.5	2.3	9.27～10.41	76.28～96.3	3/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	25
R80-L12		○	○	○	13.0	32.0	67.0	32.0	19.0	19.5	14.5	2.3	9.27～10.41	76.28～96.3	3/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	25
R80-14		○	○	○	15.0	32.0	67.0	32.0	19.0	19.5	14.5	2.3	9.27～10.41	76.28～96.3	3/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	25
R80-16		○	○	○	17.0	32.0	67.0	32.0	19.0	19.5	14.5	2.3	9.27～10.41	76.28～96.3	3/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	25
R80-18				○	19.0	32.0	67.0	32.0	19.0	19.5	14.5	2.3	9.27～10.41	76.28～96.3	3/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	25
R80-20		○	○	○	21.0	32.0	67.0	32.0	19.0	19.5	14.5	2.3	9.27～10.41	76.28～96.3	3/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	25
R80-24		○	○	○	25.0	32.0	67.0	32.0	19.0	19.5	14.5	2.3	9.27～10.41	76.28～96.3	3/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	25
R100-6				○	6.4	28.5	54.0	20.8	19.0	22.3	16.4	2.6	10.41~11.68	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	25
R100-8		○	○	○	8.4	28.5	54.0	20.8	19.0	22.3	16.4	2.6	10.41~11.68	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	25
R100-10	○	○	○		10.5	28.5	54.0	20.8	19.0	22.3	16.4	2.6	10.41~11.68	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	25
R100-12	○	○	○		13.0	28.5	54.0	20.8	19.0	22.3	16.4	2.6	10.41~11.68	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	25
R100-L8		○	○	○	8.4	32.0	68.0	33.0	19.0	22.3	16.4	2.6	10.41~11.68	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	20
R100-L10		○	○	○	10.5	32.0	68.0	33.0	19.0	22.3	16.4	2.6	10.41~11.68	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	20
R100-L12		○	○	○	13.0	32.0	68.0	33.0	19.0	22.3	16.4	2.6	10.41~11.68	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	20
R100-14	○	○	○		15.0	32.0	68.0	33.0	19.0	22.3	16.4	2.6	10.41~11.68	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	20
R100-16	○	○	○		17.0	32.0	68.0	33.0	19.0	22.3	16.4	2.6	10.41~11.68	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	20
R100-18	○				19.0	32.0	68.0	33.0	19.0	22.3	16.4	2.6	10.41~11.68	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	20
R100-20	○	○	○		21.0	32.0	68.0	33.0	19.0	22.3	16.4	2.6	10.41~11.68	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	20
R100-24		○	○	○	25.0	32.0	68.0	33.0	19.0	22.3	16.4	2.6	10.41~11.68	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	20
R150-8		○	○	○	8.4	36.0	66.0	21.0	27.0	26.5	19.5	3.2	11.68~13.8	117.2~152.05	250-300 MCM	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	15
R150-10	○	○	○		10.5	36.0	66.0	21.0	27.0	26.5	19.5	3.2	11.68~13.8	117.2~152.05	250-300 MCM	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	15
R150-12	○	○	○		13.0	36.0	66.0	21.0	27.0	26.5	19.5	3.2	11.68~13.8	117.2~152.05	250-300 MCM	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	15
R150-S14		○	○		15.0	36.0	66.0	21.0	27.0	26.5	19.5	3.2	11.68~13.8	117.2~152.05	250-300 MCM	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	15
R150-S16		○	○		17.0	36.0	66.0	21.0	27.0	26.5	19.5	3.2	11.68~13.8	117.2~152.05	250-300 MCM	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	15
R150-L8		○	○	○	8.4	36.0	82.0	37.0	27.0	26.5	19.5	3.2	11.68~13.8	117.2~152.05	250-300 MCM	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	15
R150-L10		○	○	○	10.5	36.0	82.0	37.0	27.0	26.5	19.5	3.2	11.68~13.8	117.2~152.05	250-300 MCM	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	15
R150-L12		○	○	○	13.0	36.0	82.0	37.0	27.0	26.5	19.5	3.2	11.68~13.8	117.2~152.05	250-300 MCM	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	15
R150-14	○	○	○		15.0	36.0	82.0	37.0	27.0	26.5	19.5	3.2	11.68~13.8	117.2~152.05	250-300 MCM	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	15
R150-16	○	○	○		17.0	36.0	82.0	37.0	27.0	26.5	19.5	3.2	11.68~13.8	117.2~152.05	250-300 MCM	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	15
R150-18	○				19.0	36.0	82.0	37.0	27.0	26.5	19.5	3.2	11.68~13.8	117.2~152.05	250-300 MCM	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	15
R150-20	○	○	○		21.0	36.0	82.0	37.0	27.0	26.5	19.5	3.2	11.68~13.8	117.2~152.05	250-300 MCM	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	15
R150-24		○	○	○	25.0	36.0	82.0	37.0	27.0	26.5	19.5	3.2	11.68~13.8	117.2~152.05	250-300 MCM	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	15
R150-27		○	○	○	28.0	36.0	82.0	37.0	27.0	26.5	19.5	3.2	11.68~13.8	117.2~152.05	250-300 MCM	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	15
