銅線用裸圧着端子丸形端子R形(公称断面積5.5~14sq)

裸圧着端子丸形端子公称断面積 5.5~14sq
R形
デジタルカタログで見る(PDF)

デジタルカタログで見る(PDF)

R形

※表に丸印がある製品に適用されます。

RoHS指令対応品

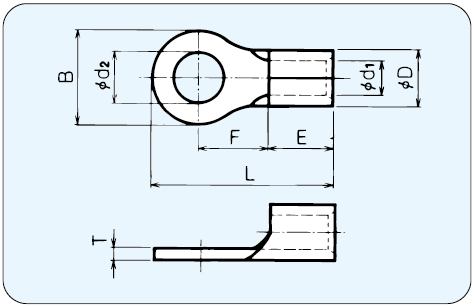

呼び	JIS	UL	CSA	曲げ	[right]φd2	[right]B	[right]L	[right]	[right]E	[right]φD	[right]φd1	[right]T	[center]適合電線範囲（㎜）	[center]適合電線範囲（㎜2）	[center]適合電線範囲（AWG）	適合工具	一箱入数
R5.5-V3		○	○	○	3.2	7.2	15.8	5.9	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	500（100×5）
R5.5-M3		○	○	○	3.2	7.1	18.3	8.5	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	500（100×5）
R5.5-V3.5		○	○	○	3.7	7.2	15.8	5.9	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	500（100×5）
R5.5-3.5		○	○	○	3.7	7.7	17.3	7.2	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	500（100×5）
R5.5-M3.5		○	○	○	3.7	7.1	18.3	8.5	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	500（100×5）
R5.5-V4		○	○	○	4.3	7.2	15.8	5.9	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	500（100×5）
R5.5-S4		○	○	○	4.3	7.7	17.3	7.2	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	500（100×5）
R5.5-N4		○			4.4	8.0	18.8	8.5	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	500（100×5）
R5.5-M4		○	○	○	4.3	7.1	18.3	8.5	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	500（100×5）
R5.5-4	○	○	○		4.3	9.5	19.5	8.5	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	500（100×5）
R5.5-S5		○	○	○	5.3	8.0	18.8	8.5	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	500（100×5）
R5.5-5	○	○	○		5.3	9.5	19.5	8.5	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	500（100×5）
R5.5-L5		○		○	5.3	12.0	22.5	10.2	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	500（100×5）
R5.5-S6		○			6.4	9.5	19.5	8.5	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	500（100×5）
R5.5-6	○	○	○		6.4	12.0	22.5	10.2	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	500（100×5）
R5.5-L6		○		○	6.4	12.0	26.3	14.0	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	500（100×5）
R5.5-A6		○		○	6.4	15.0	29.8	16.0	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	400（100×4）
R5.5-8	○	○	○		8.4	15.0	27.3	14.0	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	400（100×4）
R5.5-10	○	○	○		10.5	15.0	27.3	14.0	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	400（100×4）
R5.5-12		○		○	13.0	20.0	32.0	15.7	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	300（100×3）
R5.5-14		○		○	15.0	32.0	48.0	25.7	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	100
R5.5-16		○		○	17.0	32.0	48.0	25.7	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	100
R5.5-20		○		○	21.0	32.0	48.0	25.7	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A	100
R8-V4		○		○	4.3	9.0	22.1	9.3	8.3	7.1	4.5	1.2	2.89~3.65	6.64~10.52	8	DS-H18、DS-H214、*DS-E14	400（100×4）
R8-S4		○		○	4.3	9.0	21.3	8.5	8.3	7.1	4.5	1.2	2.89~3.65	6.64~10.52	8	DS-H18、DS-H214、*DS-E14	400（100×4）
R8-4		○	○	○	4.3	10.0	21.8	8.5	8.3	7.1	4.5	1.2	2.89~3.65	6.64~10.52	8	DS-H18、DS-H214、*DS-E14	400（100×4）
R8-V5		○		○	5.3	9.0	22.1	9.3	8.3	7.1	4.5	1.2	2.89~3.65	6.64~10.52	8	DS-H18、DS-H214、*DS-E14	400（100×4）
R8-V5L		○		○	5.3	9.0	26.6	13.8	8.3	7.1	4.5	1.2	2.89~3.65	6.64~10.52	8	DS-H18、DS-H214、*DS-E14	400（100×4）
R8-SS5		○		○	5.3	9.0	21.3	8.5	8.3	7.1	4.5	1.2	2.89~3.65	6.64~10.52	8	DS-H18、DS-H214、*DS-E14	400（100×4）
R8-S5		○	○	○	5.3	10.0	21.8	8.5	8.3	7.1	4.5	1.2	2.89~3.65	6.64~10.52	8	DS-H18、DS-H214、*DS-E14	400（100×4）
R8-5	○	○	○		5.3	12.0	23.5	9.2	8.3	7.1	4.5	1.2	2.89~3.65	6.64~10.52	8	DS-H18、DS-H214、*DS-E14	400（100×4）
R8-S6		○	○		6.4	10.0	21.8	8.5	8.3	7.1	4.5	1.2	2.89~3.65	6.64~10.52	8	DS-H18、DS-H214、*DS-E14	400（100×4）
R8-6	○	○	○		6.4	12.0	23.5	9.2	8.3	7.1	4.5	1.2	2.89~3.65	6.64~10.52	8	DS-H18、DS-H214、*DS-E14	400（100×4）
R8-A6		○		○	6.4	15.0	31.8	16.0	8.3	7.1	4.5	1.2	2.89~3.65	6.64~10.52	8	DS-H18、DS-H214、*DS-E14	300（100×3）
R8-8	○	○	○		8.4	15.0	29.5	14.0	8.3	7.1	4.5	1.2	2.89~3.65	6.64~10.52	8	DS-H18、DS-H214、*DS-E14	300（100×3）
R8-10	○	○	○		10.5	15.0	29.5	14.0	8.3	7.1	4.5	1.2	2.89~3.65	6.64~10.52	8	DS-H18、DS-H214、*DS-E14	300（100×3）
R8-12		○		○	13.0	20.0	34.0	15.7	8.3	7.1	4.5	1.2	2.89~3.65	6.64~10.52	8	DS-H18、DS-H214、*DS-E14	200（100×2）
R8-14		○		○	15.0	32.0	50.0	25.7	8.3	7.1	4.5	1.2	2.89~3.65	6.64~10.52	8	DS-H18、DS-H214、*DS-E14	100
R8-16		○		○	17.0	32.0	50.0	25.7	8.3	7.1	4.5	1.2	2.89~3.65	6.64~10.52	8	DS-H18、DS-H214、*DS-E14	100
R8-20		○		○	21.0	32.0	50.0	25.7	8.3	7.1	4.5	1.2	2.89~3.65	6.64~10.52	8	DS-H18、DS-H214、*DS-E14	100
R14-S4		○		△	4.3	10.0	28.5	13.5	10.0	9.0	5.8	1.5	3.65~4.62	10.52~16.78	6	DS-H214、DS-HO60、DS-HO150、DS-E14、DS-E60、DS-E150、DS-E200M、DS-E250M、EP-150HL	200（100×2）
R14-SS5		○		△	5.3	9.0	28.0	13.5	10.0	9.0	5.8	1.5	3.65~4.62	10.52~16.78	6	DS-H214、DS-HO60、DS-HO150、DS-E14、DS-E60、DS-E150、DS-E200M、DS-E250M、EP-150HL	200（100×2）
R14-S5		○	○	△	5.3	10.0	28.5	13.5	10.0	9.0	5.8	1.5	3.65~4.62	10.52~16.78	6	DS-H214、DS-HO60、DS-HO150、DS-E14、DS-E60、DS-E150、DS-E200M、DS-E250M、EP-150HL	200（100×2）
R14-5	○	○	○		5.3	12.0	29.5	13.5	10.0	9.0	5.8	1.5	3.65~4.62	10.52~16.78	6	DS-H214、DS-HO60、DS-HO150、DS-E14、DS-E60、DS-E150、DS-E200M、DS-E250M、EP-150HL	200（100×2）
R14-S6		○	○	△	6.4	10.0	28.5	13.5	10.0	9.0	5.8	1.5	3.65~4.62	10.52~16.78	6	DS-H214、DS-HO60、DS-HO150、DS-E14、DS-E60、DS-E150、DS-E200M、DS-E250M、EP-150HL	200（100×2）
R14-6	○	○	○		6.4	12.0	29.5	13.5	10.0	9.0	5.8	1.5	3.65~4.62	10.52~16.78	6	DS-H214、DS-HO60、DS-HO150、DS-E14、DS-E60、DS-E150、DS-E200M、DS-E250M、EP-150HL	200（100×2）
R14-S8		○	○	△	8.4	12.0	29.5	13.5	10.0	9.0	5.8	1.5	3.65~4.62	10.52~16.78	6	DS-H214、DS-HO60、DS-HO150、DS-E14、DS-E60、DS-E150、DS-E200M、DS-E250M、EP-150HL	200（100×2）
R14-8	○	○	○		8.4	16.0	32.5	15.0	10.0	9.0	5.8	1.5	3.65~4.62	10.52~16.78	6	DS-H214、DS-HO60、DS-HO150、DS-E14、DS-E60、DS-E150、DS-E200M、DS-E250M、EP-150HL	200（100×2）
R14-10	○	○	○		10.5	16.0	32.5	15.0	10.0	9.0	5.8	1.5	3.65~4.62	10.52~16.78	6	DS-H214、DS-HO60、DS-HO150、DS-E14、DS-E60、DS-E150、DS-E200M、DS-E250M、EP-150HL	200（100×2）
R14-12	○	○	○		13.0	22.0	40.6	19.6	10.0	9.0	5.8	1.6	3.65~4.62	10.52~16.78	6	DS-H214、DS-HO60、DS-HO150、DS-E14、DS-E60、DS-E150、DS-E200M、DS-E250M、EP-150HL	100
R14-14		○	○	△	15.0	30.0	49.0	24.0	10.0	9.0	5.8	1.6	3.65~4.62	10.52~16.78	6	DS-H214、DS-HO60、DS-HO150、DS-E14、DS-E60、DS-E150、DS-E200M、DS-E250M、EP-150HL	100
R14-16		○	○	△	17.0	30.0	49.0	24.0	10.0	9.0	5.8	1.6	3.65~4.62	10.52~16.78	6	DS-H214、DS-HO60、DS-HO150、DS-E14、DS-E60、DS-E150、DS-E200M、DS-E250M、EP-150HL	100
R14-20		○	○	△	21.0	30.0	49.0	24.0	10.0	9.0	5.8	1.6	3.65~4.62	10.52~16.78	6	DS-H214、DS-HO60、DS-HO150、DS-E14、DS-E60、DS-E150、DS-E200M、DS-E250M、EP-150HL	100
