銅線用裸圧着端子丸形端子R形(公称断面積22~70sq)

裸圧着端子丸形端子公称断面積22~70sq
R形
デジタルカタログで見る(PDF)

デジタルカタログで見る(PDF)

R形

※表に丸印がある製品に適用されます。

RoHS指令対応品

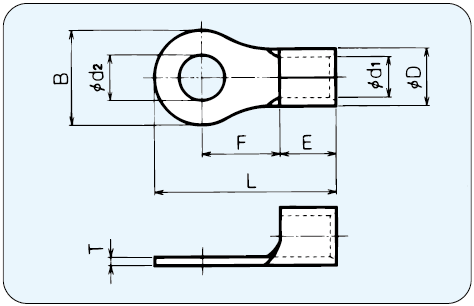

呼び	JIS	UL	CSA	曲げ	[right]φd2	[right]	[right]L	[right]F	[right]E	[right]φD	[right]φd1	[right]T	適合電線範囲（㎜）	[center]適合電線範囲（㎜2）	[center]適合電線範囲（AWG）	適合工具	一箱入数
R22-S5		○	○	△	5.3	12.0	32.2	14.8	11.4	11.5	7.7	1.8	4.62～5.81	16.78～26.66	4	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	100
R22-S6		○	○	△	6.4	12.0	32.2	14.8	11.4	11.5	7.7	1.8	4.62～5.81	16.78～26.66	4	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	100
R22-S8		○	○	△	8.4	12.0	32.2	14.8	11.4	11.5	7.7	1.8	4.62～5.81	16.78～26.66	4	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	100
R22-S10		○	○		10.5	16.5	33.4	13.8	11.4	11.5	7.7	1.8	4.62～5.81	16.78～26.66	4	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	100
R22-5		○	○	△	5.3	16.5	33.4	13.8	11.4	11.5	7.7	1.8	4.62～5.81	16.78～26.66	4	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	100
R22-6	○	○	○		6.4	16.5	33.4	13.8	11.4	11.5	7.7	1.8	4.62～5.81	16.78～26.66	4	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	100
R22-8	○	○	○		8.4	16.5	33.4	13.8	11.4	11.5	7.7	1.8	4.62～5.81	16.78～26.66	4	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	100
R22-10	○	○	○		10.5	17.5	37.0	16.9	11.4	11.5	7.7	1.8	4.62～5.81	16.78～26.66	4	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	100
R22-12	○	○	○		13.0	22.0	42.0	19.6	11.4	11.5	7.7	1.8	4.62～5.81	16.78～26.66	4	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	100
R22-14		○	○	△	15.0	30.0	51.0	24.6	11.4	11.5	7.7	1.8	4.62～5.81	16.78～26.66	4	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	50
R22-16		○	○	△	17.0	30.0	51.0	24.6	11.4	11.5	7.7	1.8	4.62～5.81	16.78～26.66	4	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	50
R22-20		○	○	△	21.0	30.0	51.0	24.6	11.4	11.5	7.7	1.8	4.62～5.81	16.78～26.66	4	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	50
R38-S5		○	○	○	5.3	16.0	38.0	17.0	13.0	13.3	9.4	1.8	5.81~7.34	26.66~42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	100
R38-S6		○	○	○	6.4	16.0	38.0	17.0	13.0	13.3	9.4	1.8	5.81~7.34	26.66~42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	100
R38-S8		○	○	○	8.4	16.0	38.0	17.0	13.0	13.3	9.4	1.8	5.81~7.34	26.66~42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	100
R38-S10		○	○	○	10.5	16.0	38.0	17.0	13.0	13.3	9.4	1.8	5.81~7.34	26.66~42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	100
R38-5				○	5.3	22.0	42.0	18.0	13.0	13.3	9.4	1.8	5.81~7.34	26.66~42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	50
R38-6		○	○	○	6.4	22.0	42.0	18.0	13.0	13.3	9.4	1.8	5.81~7.34	26.66~42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	50
R38-8	○	○	○		8.4	22.0	42.0	18.0	13.0	13.3	9.4	1.8	5.81~7.34	26.66~42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	50
R38-10	○	○	○		10.5	22.0	42.0	18.0	13.0	13.3	9.4	1.8	5.81~7.34	26.66~42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	50
R38-12	○	○	○		13.0	22.0	42.0	18.0	13.0	13.3	9.4	1.8	5.81~7.34	26.66~42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	50
R38-14		○	○	○	15.0	30.0	51.0	23.0	13.0	13.3	9.4	1.8	5.81~7.34	26.66~42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	50
R38-16		○	○	○	17.0	30.0	51.0	23.0	13.0	13.3	9.4	1.8	5.81~7.34	26.66~42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	50
R38-18				○	19.0	30.0	51.0	23.0	13.0	13.3	9.4	1.8	5.81~7.34	26.66~42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	50
R38-20		○	○	○	21.0	30.0	51.0	23.0	13.0	13.3	9.4	1.8	5.81~7.34	26.66~42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	50
R60-S6				○	6.4	16.0	45.0	18.0	18.0	15.5	11.4	2.0	7.34~8.26	42.42~60.57	1/0	DS-HO60、DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	50
R60-S8				○	8.4	16.0	45.0	18.0	18.0	15.5	11.4	2.0	7.34~8.26	42.42~60.57	1/0	DS-HO60、DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	50
R60-S10				○	10.5	16.0	45.0	18.0	18.0	15.5	11.4	2.0	7.34~8.26	42.42~60.57	1/0	DS-HO60、DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	50
R60-6		○	○	○	6.4	22.0	48.0	19.0	18.0	15.5	11.4	2.0	7.34~8.26	42.42~60.57	1/0	DS-HO60、DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	50
R60-8	○	○	○		8.4	22.0	48.0	19.0	18.0	15.5	11.4	2.0	7.34~8.26	42.42~60.57	1/0	DS-HO60、DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	50
R60-10	○	○	○		10.5	22.0	48.0	19.0	18.0	15.5	11.4	2.0	7.34~8.26	42.42~60.57	1/0	DS-HO60、DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	50
R60-12	○	○	○		13.0	22.0	48.0	19.0	18.0	15.5	11.4	2.0	7.34~8.26	42.42~60.57	1/0	DS-HO60、DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	50
R60-10L				○	10.5	32.0	66.5	32.5	18.0	15.5	11.4	2.0	7.34~8.26	42.42~60.57	1/0	DS-HO60、DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	50
R60-12L				○	13.0	32.0	66.5	32.5	18.0	15.5	11.4	2.0	7.34~8.26	42.42~60.57	1/0	DS-HO60、DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	50
R60-14	○	○	○		15.0	32.0	57.0	23.0	18.0	15.5	11.4	2.0	7.34~8.26	42.42~60.57	1/0	DS-HO60、DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	40
R60-16		○	○	○	17.0	32.0	57.0	23.0	18.0	15.5	11.4	2.0	7.34~8.26	42.42~60.57	1/0	DS-HO60、DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	40
R60-18				○	19.0	32.0	57.0	23.0	18.0	15.5	11.4	2.0	7.34~8.26	42.42~60.57	1/0	DS-HO60、DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	40
R60-20		○	○		21.0	32.0	57.0	23.0	18.0	15.5	11.4	2.0	7.34~8.26	42.42~60.57	1/0	DS-HO60、DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	40
R60-24		○	○	○	25.0	32.0	57.0	23.0	18.0	15.5	11.4	2.0	7.34~8.26	42.42~60.57	1/0	DS-HO60、DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	40
R70-6		○	○	○	6.4	24.0	51.0	20.5	18.5	17.5	13.5	2.0	8.26~9.27	60.57~76.28	2/0	DS-HO150、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	50
R70-8		○	○	○	8.4	24.0	51.0	20.5	18.5	17.5	13.5	2.0	8.26~9.27	60.57~76.28	2/0	DS-HO150、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	50
R70-10		○	○	○	10.5	24.0	51.0	20.5	18.5	17.5	13.5	2.0	8.26~9.27	60.57~76.28	2/0	DS-HO150、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	50
R70-12		○	○	○	13.0	24.0	51.0	20.5	18.5	17.5	13.5	2.0	8.26~9.27	60.57~76.28	2/0	DS-HO150、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	50
R70-14		○	○	○	15.0	32.0	65.0	30.5	18.5	17.5	13.5	2.0	8.26~9.27	60.57~76.28	2/0	DS-HO150、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	30
R70-16		○	○	○	17.0	32.0	65.0	30.5	18.5	17.5	13.5	2.0	8.26~9.27	60.57~76.28	2/0	DS-HO150、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	30
R70-20		○	○	○	21.0	32.0	65.0	30.5	18.5	17.5	13.5	2.0	8.26~9.27	60.57~76.28	2/0	DS-HO150、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	30
R70-24		○	○	○	25.0	32.0	65.0	30.5	18.5	17.5	13.5	2.0	8.26~9.27	60.57~76.28	2/0	DS-HO150、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	30
