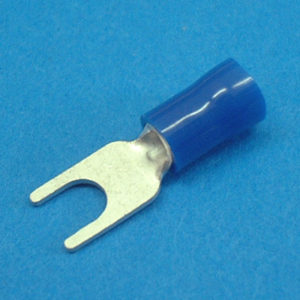

銅線用絶縁被覆付圧着端子角先開形端子拡管形(ナイロン)BPF形1.25〜2sq

絶縁被覆付圧着端子角先開形端子拡管形(ナイロン)
BPF形
デジタルカタログで見る(PDF)

デジタルカタログで見る(PDF)

BPF形

※表に丸印がある製品に適用されます。

RoHS指令対応品

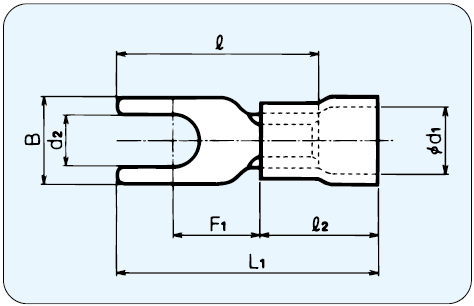

呼び	CSA	[right]φd2	[right]B	[right]φd1	[right]F1	[right]ℓ2	[right]ℓ	[right]L1	[center]板厚	[center]標準色	[center]適合電線範囲（撚線㎜2）	[center]適合電線範囲（AWG）	適合工具	一箱入数
BPF1.25-M3	○	3.2	5.6	4.0	5.0	9.0	14.2	18.7	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF1.25-3	○	3.2	6.0	4.0	4.4	9.0	14.2	18.7	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF1.25-V3		3.2	5.7	4.0	6.3	9.0	15.2	19.7	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF1.25-L3	○	3.2	5.9	4.0	6.5	9.0	15.6	20.1	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF1.25-C3.5		3.7	6.0	4.0	4.5	9.0	12.8	17.3	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF1.25-S3.5		3.7	5.7	4.0	6.3	9.0	13.5	18.0	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF1.25-3.5	○	3.7	6.0	4.0	4.4	9.0	14.2	18.7	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF1.25-V3.5		3.7	5.7	4.0	6.3	9.0	15.2	19.7	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF1.25-L3.5	○	3.7	5.9	4.0	6.5	9.0	15.6	20.1	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF1.25-A3.5	○	3.7	6.4	4.0	6.5	9.0	15.4	19.9	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF1.25-S4	○	4.3	6.4	4.0	6.8	9.0	15.6	20.1	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF1.25-4	○	4.3	7.0	4.0	6.5	9.0	16.2	20.7	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF1.25-A4	○	4.3	8.3	4.0	7.1	9.0	16.2	20.7	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF1.25-5	○	5.3	8.0	4.0	7.0	9.0	16.8	21.3	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF1.25-6	○	6.4	9.7	4.0	7.6	9.0	17.0	21.5	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF2-3	○	3.2	5.5	4.5	4.4	9.0	14.2	18.7	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF2-A3		3.2	5.7	4.5	6.1	9.0	14.2	18.7	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF2-S3.5	○	3.7	5.7	4.5	6.5	9.0	15.7	20.2	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF2-3.5	○	3.7	6.5	4.5	6.0	9.0	15.8	20.3	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF2-M4	○	4.3	6.4	4.5	6.7	9.0	15.6	20.1	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF2-S4	○	4.3	6.6	4.5	8.0	9.0	15.8	20.3	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF2-4	○	4.3	6.9	4.5	7.2	9.0	16.2	20.7	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF2-A4	○	4.3	8.3	4.5	7.2	9.0	16.2	20.7	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF2-5	○	5.3	8.5	4.5	8.5	9.0	17.2	21.7	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BPF2-6	○	6.4	11.0	4.5	9.5	9.0	20.2	24.7	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	400（100×4）
