銅線用絶縁被覆付圧着端子角先開形端子拡管形(ビニル)BVF形0.08〜5.5sq

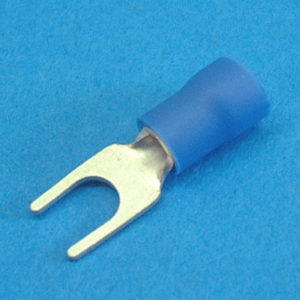

絶縁被覆付圧着端子角先開形端子拡管形(ビニル)
BVF形
デジタルカタログで見る(PDF)

デジタルカタログで見る(PDF)

BVF形

※表に丸印がある製品に適用されます。

RoHS指令対応品

呼び	UL	CSA	[right]φd2	[right]B	[right]φd1	[right]F1	[right]ℓ2	[right]ℓ	[right]L1	[center]板厚	[center]標準色	[center]適合電線範囲（撚線㎜2）	[center]適合電線範囲（AWG）	適合工具	一箱入数
BVF0.08-3			3.2	5.2	3.2	5.9	9.0	12.5	17.5	0.8	黄	0.08	28	DS05N、DH-1B	1,000（100×10）
BVF0.08-V3.5			3.7	5.7	3.2	7.7	9.0	15.0	20.0	0.8	黄	0.08	28	DS05N、DH-1B	1,000（100×10）
BVF0.3-2	○		2.2	5.2	3.2	5.9	9.0	12.5	17.5	0.65	黄	0.1～0.3	26-22	DS05N、DH-1B、*DS-A5、PALM-032A	1,000（100×10）
BVF0.3-3	○		3.2	5.2	3.2	5.9	9.0	12.5	17.5	0.65	黄	0.1～0.3	26-22	DS05N、DH-1B、*DS-A5、PALM-032A	1,000（100×10）
BVF0.3-V3.5			3.7	5.7	3.2	7.7	9.0	15.0	20.2	0.65	黄	0.1～0.3	26-22	DS05N、DH-1B、*DS-A5、PALM-032A	1,000（100×10）
BVF0.3-L3.5			3.7	5.7	3.2	6.7	9.0	15.0	20.2	0.65	黄	0.1～0.3	26-22	DS05N、DH-1B、*DS-A5、PALM-032A	1,000（100×10）
BVF0.3-3.5	○		3.7	6.6	3.2	7.7	9.0	15.0	20.2	0.65	黄	0.1～0.3	26-22	DS05N、DH-1B、*DS-A5、PALM-032A	1,000（100×10）
BVF0.3-4	○		4.3	6.6	3.2	7.7	9.0	15.0	20.2	0.65	黄	0.1～0.3	26-22	DS05N、DH-1B、*DS-A5、PALM-032A	1,000（100×10）
BVF0.5-2	○		2.2	5.2	3.2	5.9	9.0	12.5	17.5	0.5	黄	0.3～0.5	22-20	DS05N、DH-1B、*DS-A5、PALM-032A	1,000（100×10）
BVF0.5-3	○		3.2	5.2	3.2	5.9	9.0	12.5	17.5	0.5	黄	0.3～0.5	22-20	DS05N、DH-1B、*DS-A5、PALM-032A	1,000（100×10）
BVF0.5-V3.5			3.7	5.7	3.2	7.7	9.0	15.0	20.0	0.5	黄	0.3～0.5	22-20	DS05N、DH-1B、*DS-A5、PALM-032A	1,000（100×10）
BVF0.5-L3.5			3.7	5.7	3.2	6.7	9.0	15.0	20.0	0.5	黄	0.3～0.5	22-20	DS05N、DH-1B、*DS-A5、PALM-032A	1,000（100×10）
BVF0.5-3.5	○		3.7	6.6	3.2	7.7	9.0	15.0	20.0	0.5	黄	0.3～0.5	22-20	DS05N、DH-1B、*DS-A5、PALM-032A	1,000（100×10）
BVF0.5-4	○		4.3	6.6	3.2	7.7	9.0	15.0	20.0	0.5	黄	0.3～0.5	22-20	DS05N、DH-1B、*DS-A5、PALM-032A	1,000（100×10）
BVF0.5-5	○		5.3	8.0	3.2	7.0	9.0	15.0	20.0	0.5	黄	0.3～0.5	22-20	DS05N、DH-1B、*DS-A5、PALM-032A	1,000（100×10）
BVF1.25-M3	○	○	3.2	5.6	4.1	6.4	9.0	14.2	18.7	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF1.25-3	○	○	3.2	6.0	4.1	4.4	9.0	14.2	18.7	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF1.25-V3			3.2	5.7	4.1	6.3	9.0	15.2	19.7	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF1.25-L3	○	○	3.2	5.9	4.1	6.5	9.0	15.6	20.1	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF1.25-C3.5	○		3.7	6.0	4.1	4.5	9.0	12.8	17.3	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF1.25-S3.5	○		3.7	5.7	4.1	6.3	9.0	13.5	18.0	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF1.25-3.5	○	○	3.7	6.0	4.1	4.4	9.0	14.2	18.7	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF1.25-V3.5	○		3.7	5.7	4.1	6.3	9.0	15.2	19.7	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF1.25-L3.5	○	○	3.7	5.9	4.1	6.5	9.0	15.6	20.1	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF1.25-A3.5	○	○	3.7	6.4	4.1	6.5	9.0	15.4	19.9	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF1.25-S4	○	○	4.3	6.4	4.1	6.8	9.0	15.6	20.1	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF1.25-4	○	○	4.3	7.0	4.1	6.5	9.0	16.2	20.7	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF1.25-A4	○	○	4.3	8.3	4.1	7.1	9.0	16.2	20.7	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF1.25-5	○	○	5.3	8.0	4.1	7.0	9.0	16.8	21.3	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF1.25-6	○	○	6.4	9.7	4.1	7.6	9.0	17.0	21.5	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF2-3	○	○	3.2	5.5	4.7	4.4	9.0	14.2	18.7	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF2-A3			3.2	5.7	4.7	6.1	9.0	14.2	18.7	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF2-S3.5	○	○	3.7	5.7	4.7	6.5	9.0	15.7	20.2	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF2-3.5	○	○	3.7	6.5	4.7	6.0	9.0	15.8	20.3	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF2-M4	○	○	4.3	6.4	4.7	6.7	9.0	15.6	20.1	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF2-S4	○	○	4.3	6.6	4.7	8.0	9.0	15.8	20.3	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF2-4	○	○	4.3	6.9	4.7	7.2	9.0	16.2	20.7	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF2-A4	○	○	4.3	8.3	4.7	7.2	9.0	16.2	20.7	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF2-5	○	○	5.3	8.5	4.7	8.5	9.0	17.2	21.7	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVF2-6	○	○	6.4	11.0	4.7	9.5	9.0	20.2	24.7	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	400（100×4）
BVF3.5-4	○	○	4.3	8.0	6.0	7.5	13.5	17.8	26.0	1.0	黄	2.63～4.6	12	DS-Hi5、DH-1B、*DS-A5	300（100×3）
BVF3.5-5	○	○	5.3	8.0	6.0	7.5	13.5	17.8	26.0	1.0	黄	2.63～4.6	12	DS-Hi5、DH-1B、*DS-A5	300（100×3）
BVF5.5-M4	○	○	4.3	7.1	6.4	7.9	13.5	19.5	26.7	1.0	黄	2.63～6.64	12-10	DS-Hi5、DH-1B、*DS-A5	300（100×3）
BVF5.5-4	○	○	4.3	8.5	6.4	7.2	13.5	18.0	25.2	1.0	黄	2.63～6.64	12-10	DS-Hi5、DH-1B、*DS-A5	300（100×3）
BVF5.5-5	○	○	5.3	9.0	6.4	8.5	13.5	19.0	26.2	1.0	黄	2.63～6.64	12-10	DS-Hi5、DH-1B、*DS-A5	300（100×3）
BVF5.5-6	○	○	6.4	12.5	6.4	10.5	13.5	23.5	30.7	1.0	黄	2.63～6.64	12-10	DS-Hi5、DH-1B、*DS-A5	300（100×3）
BVF5.5-8	○	○	8.4	15.0	6.4	10.5	13.5	24.5	31.7	1.0	黄	2.63～6.64	12-10	DS-Hi5、DH-1B、*DS-A5	200（100×2）
