銅線用裸圧着端子板状形端子AP形タイプII(公称断面積1.25〜2sq)

裸圧着端子板状形端子公称断面積1.25〜2sq
AP形
デジタルカタログで見る(PDF)

デジタルカタログで見る(PDF)

AP形

※表に丸印がある製品に適用されます。

RoHS指令対応品

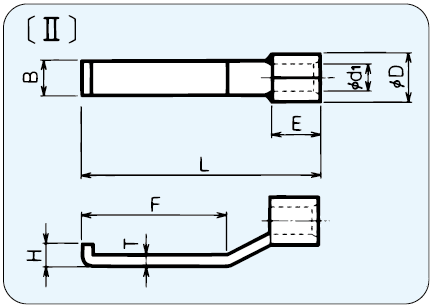

呼び	UL	[right]B	[right]L	[right]F	[right]E	[right]φD	[right]φd1	[right]T	[right]H	[center]適合電線範囲（㎜）	[center]適合電線範囲（㎜2）	[center]適合電線範囲（AWG）	適合工具	一箱入数
AP-1.25TU	〇	3.0	21.5	13.2	4.3	3.4	1.7	0.8	1.8	0.57~1.44	0.25~1.65	22-16	DS-H12、DS-H18、DS031、DH-1B、*DS-A5、PALM-125A	1000（100×10）
AP-2TU	〇	3.0	21.5	13.2	4.3	4.2	2.3	0.8	1.8	1.14~1.82	1.04~2.63	16-14	DS-H12、DS-H18、DS-H214、DH-1B、DS-A5、DS-E14、PALM-125A	1000（100×10）
