公称断面積1.25〜8sq

裸圧着端子横開形端子公称断面積1.25〜8sq
HY形
デジタルカタログで見る(PDF)

デジタルカタログで見る(PDF)

HY形

※表に丸印がある製品に適用されます。

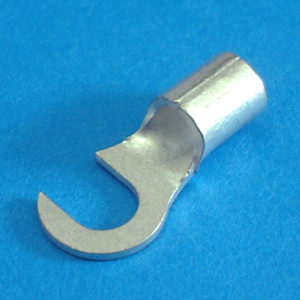

横開形端子

RoHS指令対応品

呼び	UL	CSA	[right]φd2	[right]B	[right]L	[right]F	[right]E	[right]φD	[right]φd1	[right]T	[center]適合電線範囲（㎜）	[center]適合電線範囲（㎜2）	[center]適合電線範囲（AWG）	適合工具	一箱入数
HY1.25-3	〇		3.2	5.0	12.2	5.0	4.5	3.4	1.7	0.8	0.57~1.44	0.25~1.65	22-16	DS031、DS-H18、DH-1B、DS-A5、*DS-Hi34S、PALM-125A、PALM-12A	1000（100×10）
HY1.25-4	〇	〇	4.3	7.2	15.8	7.3	4.5	3.4	1.7	0.8	0.57~1.44	0.25~1.65	22-16	DS031、DS-H18、DH-1B、DS-A5、*DS-Hi34S、PALM-125A、PALM-12A	1000（100×10）
HY1.25-5	〇	〇	5.3	7.0	15.8	7.3	4.5	3.4	1.7	0.8	0.57~1.44	0.25~1.65	22-16	DS031、DS-H18、DH-1B、DS-A5、*DS-Hi34S、PALM-125A、PALM-12A	1000（100×10）
HY2-4	〇	〇	4.3	7.8	17.0	8.3	4.5	4.2	2.3	0.8	1.14~1.82	1.04~2.63	16-14	DS-H18、DS-H214、DH-1B、DS-A5、DS-E14、DS-Hi34S、PALM-125A、PALM-12A	1000（100×10）
HY2-5	〇	〇	5.3	8.7	17.5	8.3	4.5	4.2	2.3	0.8	1.14~1.82	1.04~2.63	16-14	DS-H18、DS-H214、DH-1B、DS-A5、DS-E14、DS-Hi34S、PALM-125A、PALM-12A	1000（100×10）
HY8-6	〇	〇	6.4	11.0	23.8	9.5	8.3	7.1	4.5	1.2	2.89~3.65	6.64~10.52	8	DS-H18、DS-H214、*DS-E14	400（100×4）
