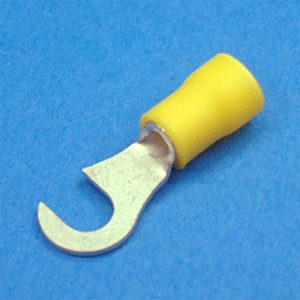

絶縁被覆付圧着端子横開形端子拡管形(ビニル)
BVHY形
デジタルカタログで見る(PDF)

デジタルカタログで見る(PDF)

BVHY形

※表に丸印がある製品に適用されます。

z横開端子

RoHS指令対応品

呼び	UL	CSA	[right]φd2	[right]B	[right]φd1	[right]F1	[right]ℓ2	[right]ℓ	[right]L1	[right]板厚	[center]標準色	[center]適合電線範囲（撚線㎜2）	[center]適合電線範囲（AWG）	適合工具	一箱入数
BVHY1.25-3	○		3.2	5.0	4.1	5.0	9.0	12.2	16.7	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVHY1.25-4	○	○	4.3	7.2	4.1	7.3	9.0	15.8	20.3	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVHY1.25-5	○	○	5.3	7.0	4.1	7.3	9.0	15.8	20.3	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVHY2-4	○	○	4.3	7.8	4.7	8.3	9.0	17.0	21.5	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVHY2-5	○	○	5.3	8.7	4.7	8.3	9.0	17.5	22.0	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
