絶縁被覆付圧着端子
丸先開形端子
拡管形(ナイロン)
BPRF形
デジタルカタログで見る(PDF)
デジタルカタログで見る(PDF)

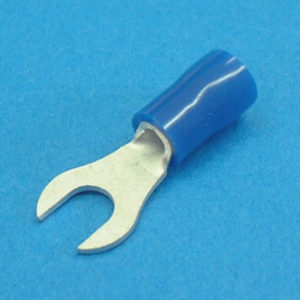

BPRF形
※表に丸印がある製品に適用されます。
RoHS指令対応品

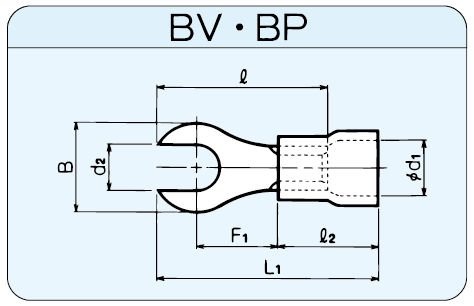

| 呼び | CSA | [right]φd2 | [right]B | [right]φd1 | [right]F1 | [right]ℓ2 | [right]ℓ | [right]L1 | [right]板厚 | [center]標準色 | [center]適合電線範囲（撚線㎜2） | [center]適合電線範囲（AWG） | 適合工具 | 一箱入数 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BPRF1.25-3 | ○ | 3.2 | 5.5 | 4.0 | 4.8 | 9.0 | 11.7 | 16.2 | 0.8 | 赤 | 0.5～1.65 | 20-16 | *DS-Hi3、*DS-Hi34、*DS-Hi34S、*DH-1B、*DS-A5、PALM-032A | 500（100×5） |
| BPRF1.25-3.5 | ○ | 3.7 | 5.5 | 4.0 | 4.8 | 9.0 | 11.4 | 15.9 | 0.8 | 赤 | 0.5～1.65 | 20-16 | *DS-Hi3、*DS-Hi34、*DS-Hi34S、*DH-1B、*DS-A5、PALM-032A | 500（100×5） |
| BPRF1.25-S4 | ○ | 4.3 | 6.8 | 4.0 | 5.9 | 9.0 | 13.3 | 17.8 | 0.8 | 赤 | 0.5～1.65 | 20-16 | *DS-Hi3、*DS-Hi34、*DS-Hi34S、*DH-1B、*DS-A5、PALM-032A | 500（100×5） |
| BPRF1.25-4 | ○ | 4.3 | 8.0 | 4.0 | 7.5 | 9.0 | 15.3 | 19.8 | 0.8 | 赤 | 0.5～1.65 | 20-16 | *DS-Hi3、*DS-Hi34、*DS-Hi34S、*DH-1B、*DS-A5、PALM-032A | 500（100×5） |
| BPRF1.25-5 | ○ | 5.3 | 8.0 | 4.0 | 7.5 | 9.0 | 14.5 | 19.0 | 0.8 | 赤 | 0.5～1.65 | 20-16 | *DS-Hi3、*DS-Hi34、*DS-Hi34S、*DH-1B、*DS-A5、PALM-032A | 500（100×5） |
| BPRF2-M3 | ○ | 3.2 | 5.5 | 4.5 | 5.1 | 9.0 | 11.7 | 16.2 | 0.8 | 青 | 1.04～2.63 | 16-14 | *DS-Hi4、*DS-Hi34、*DS-Hi34S、*DH-1B、*DS-A5、PALM-032A | 500（100×5） |
| BPRF2-3 | ○ | 3.2 | 6.5 | 4.5 | 5.1 | 9.0 | 12.3 | 16.8 | 0.8 | 青 | 1.04～2.63 | 16-14 | *DS-Hi4、*DS-Hi34、*DS-Hi34S、*DH-1B、*DS-A5、PALM-032A | 500（100×5） |
| BPRF2-4 | ○ | 4.3 | 8.5 | 4.5 | 8.2 | 9.0 | 16.3 | 20.8 | 0.8 | 青 | 1.04～2.63 | 16-14 | *DS-Hi4、*DS-Hi34、*DS-Hi34S、*DH-1B、*DS-A5、PALM-032A | 500（100×5） |
| BPRF2-5 | ○ | 5.3 | 9.5 | 4.5 | 8.6 | 9.0 | 16.6 | 21.1 | 0.8 | 青 | 1.04～2.63 | 16-14 | *DS-Hi4、*DS-Hi34、*DS-Hi34S、*DH-1B、*DS-A5、PALM-032A | 500（100×5） |
