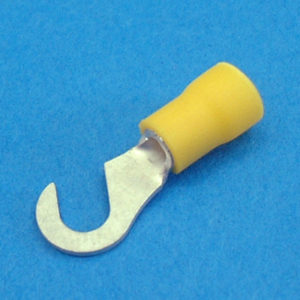

絶縁被覆付圧着端子ホック形端子拡管形(ビニル)
BVH形
デジタルカタログで見る(PDF)

デジタルカタログで見る(PDF)

BVH形

※表に丸印がある製品に適用されます。

zホック形端子

RoHS指令対応品

呼び	UL	CSA	[right]φd2	[right]B	[right]φd1	[right]F1	[right]ℓ2	[right]ℓ	[right]L1	[center]	[center]標準色	[center]適合電線範囲（撚線㎜2）	[center]適合電線範囲（AWG）	適合工具	一箱入数
BVH1.25-3	○	○	3.2	5.5	4.1	6.6	9.0	13.8	18.3	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVH1.25-4	○	○	4.3	8.0	4.1	7.3	9.0	15.8	20.3	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVH1.25-5	○	○	5.3	8.0	4.1	7.3	9.0	15.8	20.3	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVH1.25-6	○	○	6.4	11.5	4.1	10.0	9.0	20.2	24.7	0.8	赤	0.5～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVH2-3	○	○	3.2	8.0	4.7	8.3	9.0	16.8	21.3	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVH2-4	○	○	4.3	8.5	4.7	8.3	9.0	16.8	21.3	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVH2-5	○	○	5.3	9.5	4.7	8.3	9.0	17.7	22.2	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVH2-6	○	○	6.4	12.0	4.7	11.5	9.0	22.0	26.5	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	400（100×4）
BVH2-8	○	○	8.4	12.0	4.7	11.5	9.0	22.0	26.5	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	400（100×4）
BVH3.5-4	○	○	4.3	8.5	6.0	8.3	13.5	17.8	26.0	1.0	黄	2.63-4.6	12	DS-Hi5、DH-1B、*DS-A5	300（100×3）
BVH5.5-4	○	○	4.3	9.5	6.4	10.2	13.5	21.3	28.5	1.0	黄	2.63～6.64	12-10	DS-Hi5、DH-1B、*DS-A5	300（100×3）
BVH5.5-5	○	○	5.3	9.5	6.4	10.2	13.5	21.3	28.5	1.0	黄	2.63～6.64	12-10	DS-Hi5、DH-1B、*DS-A5	300（100×3）
BVH5.5-6	○	○	6.4	12.0	6.4	13.5	13.5	25.8	33.0	1.0	黄	2.63～6.64	12-10	DS-Hi5、DH-1B、*DS-A5	300（100×3）
BVH5.5-8	○	○	8.4	15.0	6.4	13.5	13.5	27.3	34.5	1.0	黄	2.63～6.64	12-10	DS-Hi5、DH-1B、*DS-A5	200（100×2）
