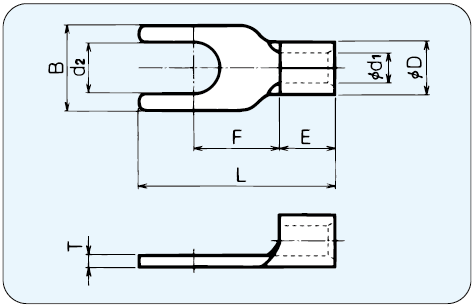

| 呼び | UL | CSA | 曲げ | [right]φd2 | [right]B | [right]L | [right]F | [right]E | [right]φD | [right]φd1 | [right]T | [center]適合電線範囲（㎜） | [center]適合電線範囲（㎜2） | [center]適合電線範囲（AWG） | 適合工具 | 一箱入数 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F0.08-3 | ○ | 3.2 | 5.2 | 12.5 | 5.9 | 4.0 | 2.3 | 0.5 | 0.8 | － | 0.08 | 28 | DS031、DH-1B | 1000（100×10） | ||
| F0.08-V3.5 | ○ | 3.7 | 5.7 | 15.0 | 7.7 | 4.0 | 2.3 | 0.5 | 0.8 | － | 0.08 | 28 | DS031、DH-1B | 1000（100×10） | ||
| F0.3-2 | ○ | ○ | 2.2 | 5.2 | 12.5 | 5.9 | 4.0 | 2.3 | 0.8 | 0.65 | 0.32~0.6 | 0.1~0.3 | 26-24 | *DS031、*DH-1B、*DS-A5 | 1000（100×10） | |
| F0.3-3 | ○ | ○ | 3.2 | 5.2 | 12.5 | 5.9 | 4.0 | 2.3 | 0.8 | 0.65 | 0.32~0.6 | 0.1~0.3 | 26-24 | *DS031、*DH-1B、*DS-A5 | 1000（100×10） | |
| F0.3-V3.5 | ○ | 3.7 | 5.7 | 15.0 | 7.7 | 4.0 | 2.3 | 0.8 | 0.65 | 0.32~0.6 | 0.1~0.3 | 26-24 | *DS031、*DH-1B、*DS-A5 | 1000（100×10） | ||
| F0.3-L3.5 | ○ | 3.7 | 5.7 | 15.0 | 6.7 | 4.0 | 2.3 | 0.8 | 0.65 | 0.32~0.6 | 0.1~0.3 | 26-24 | *DS031、*DH-1B、*DS-A5 | 1000（100×10） | ||
| F0.3-3.5 | ○ | ○ | 3.7 | 6.6 | 15.0 | 7.7 | 4.0 | 2.3 | 0.8 | 0.65 | 0.32~0.6 | 0.1~0.3 | 26-24 | *DS031、*DH-1B、*DS-A5 | 1000（100×10） | |
| F0.3-4 | ○ | ○ | 4.3 | 6.6 | 15.0 | 7.7 | 4.0 | 2.3 | 0.8 | 0.65 | 0.32~0.6 | 0.1~0.3 | 26-24 | *DS031、*DH-1B、*DS-A5 | 1000（100×10） | |
| F0.5-2 | ○ | ○ | ○ | 2.2 | 5.2 | 12.5 | 5.9 | 4.0 | 2.3 | 1.2 | 0.5 | 0.5~0.8 | 0.2~0.5 | 24-20 | *DS031、*DH-1B、*DS-A5 | 1000（100×10） |
| F0.5-3 | ○ | ○ | ○ | 3.2 | 5.2 | 12.5 | 5.9 | 4.0 | 2.3 | 1.2 | 0.5 | 0.5~0.8 | 0.2~0.5 | 24-20 | *DS031、*DH-1B、*DS-A5 | 1000（100×10） |
| F0.5-V3.5 | ○ | 3.7 | 5.7 | 15.0 | 7.7 | 4.0 | 2.3 | 1.2 | 0.5 | 0.5~0.8 | 0.2~0.5 | 24-20 | *DS031、*DH-1B、*DS-A5 | 1000（100×10） | ||
| F0.5-L3.5 | ○ | 3.7 | 5.7 | 15.0 | 6.7 | 4.0 | 2.3 | 1.2 | 0.5 | 0.5~0.8 | 0.2~0.5 | 24-20 | *DS031、*DH-1B、*DS-A5 | 1000（100×10） | ||
| F0.5-3.5 | ○ | ○ | ○ | 3.7 | 6.6 | 15.0 | 7.7 | 4.0 | 2.3 | 1.2 | 0.5 | 0.5~0.8 | 0.2~0.5 | 24-20 | *DS031、*DH-1B、*DS-A5 | 1000（100×10） |
| F0.5-4 | ○ | ○ | ○ | 4.3 | 6.6 | 15.0 | 7.7 | 4.0 | 2.3 | 1.2 | 0.5 | 0.5~0.8 | 0.2~0.5 | 24-20 | *DS031、*DH-1B、*DS-A5 | 1000（100×10） |
| F0.5-5 | ○ | ○ | ○ | 5.3 | 8.0 | 15.0 | 7.0 | 4.0 | 2.3 | 1.2 | 0.5 | 0.5~0.8 | 0.2~0.5 | 24-20 | *DS031、*DH-1B、*DS-A5 | 1000（100×10） |
| F1.25-M3 | ○ | ○ | ○ | 3.2 | 5.6 | 14.2 | 5.0 | 4.5 | 3.4 | 1.7 | 0.8 | 0.57~1.44 | 0.25~1.65 | 22-16 | *DS031、*DS-H18、*DH-1B、*DS-A5、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） |
| F1.25-3 | ○ | ○ | ○ | 3.2 | 6.0 | 14.2 | 4.4 | 4.5 | 3.4 | 1.7 | 0.8 | 0.57~1.44 | 0.25~1.65 | 22-16 | *DS031、*DS-H18、*DH-1B、*DS-A5、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） |
| F1.25-V3 | ○ | 3.2 | 5.7 | 15.2 | 6.3 | 4.5 | 3.4 | 1.7 | 0.8 | 0.57~1.44 | 0.25~1.65 | 22-16 | *DS031、*DS-H18、*DH-1B、*DS-A5、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） | ||
| F1.25-L3 | ○ | ○ | ○ | 3.2 | 5.9 | 15.6 | 6.5 | 4.5 | 3.4 | 1.7 | 0.8 | 0.57~1.44 | 0.25~1.65 | 22-16 | *DS031、*DS-H18、*DH-1B、*DS-A5、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） |
| F1.25-C3.5 | ○ | ○ | 3.7 | 6.0 | 12.8 | 4.5 | 4.5 | 3.4 | 1.7 | 0.8 | 0.57~1.44 | 0.25~1.65 | 22-16 | *DS031、*DS-H18、*DH-1B、*DS-A5、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） | |
| F1.25-S3.5 | ○ | ○ | 3.7 | 5.7 | 13.5 | 6.3 | 4.5 | 3.4 | 1.7 | 0.8 | 0.57~1.44 | 0.25~1.65 | 22-16 | *DS031、*DS-H18、*DH-1B、*DS-A5、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） | |
| F1.25-3.5 | ○ | ○ | ○ | 3.7 | 6.0 | 14.2 | 4.4 | 4.5 | 3.4 | 1.7 | 0.8 | 0.57~1.44 | 0.25~1.65 | 22-16 | *DS031、*DS-H18、*DH-1B、*DS-A5、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） |
| F1.25-V3.5 | ○ | ○ | 3.7 | 5.7 | 15.2 | 6.3 | 4.5 | 3.4 | 1.7 | 0.8 | 0.57~1.44 | 0.25~1.65 | 22-16 | *DS031、*DS-H18、*DH-1B、*DS-A5、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） | |
| F1.25-L3.5 | ○ | ○ | ○ | 3.7 | 5.9 | 15.6 | 6.5 | 4.5 | 3.4 | 1.7 | 0.8 | 0.57~1.44 | 0.25~1.65 | 22-16 | *DS031、*DS-H18、*DH-1B、*DS-A5、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） |
| F1.25-A3.5 | ○ | ○ | ○ | 3.7 | 6.4 | 15.4 | 6.5 | 4.5 | 3.4 | 1.7 | 0.8 | 0.57~1.44 | 0.25~1.65 | 22-16 | *DS031、*DS-H18、*DH-1B、*DS-A5、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） |
| F1.25-S4 | ○ | ○ | ○ | 4.3 | 6.4 | 15.6 | 6.8 | 4.5 | 3.4 | 1.7 | 0.8 | 0.57~1.44 | 0.25~1.65 | 22-16 | *DS031、*DS-H18、*DH-1B、*DS-A5、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） |
| F1.25-4 | ○ | ○ | ○ | 4.3 | 7.0 | 16.2 | 6.5 | 4.5 | 3.4 | 1.7 | 0.8 | 0.57~1.44 | 0.25~1.65 | 22-16 | *DS031、*DS-H18、*DH-1B、*DS-A5、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） |
| F1.25-A4 | ○ | ○ | ○ | 4.3 | 8.3 | 16.2 | 7.1 | 4.5 | 3.4 | 1.7 | 0.8 | 0.57~1.44 | 0.25~1.65 | 22-16 | *DS031、*DS-H18、*DH-1B、*DS-A5、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） |
| F1.25-5 | ○ | ○ | ○ | 5.3 | 8.0 | 16.8 | 7.0 | 4.5 | 3.4 | 1.7 | 0.8 | 0.57~1.44 | 0.25~1.65 | 22-16 | *DS031、*DS-H18、*DH-1B、*DS-A5、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） |
| F1.25-6 | ○ | ○ | ○ | 6.4 | 9.7 | 17.0 | 7.6 | 4.5 | 3.4 | 1.7 | 0.8 | 0.57~1.44 | 0.25~1.65 | 22-16 | *DS031、*DS-H18、*DH-1B、*DS-A5、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） |
| F2-3 | ○ | ○ | ○ | 3.2 | 5.5 | 14.2 | 4.4 | 4.5 | 4.2 | 2.3 | 0.8 | 1.14~1.82 | 1.04~2.63 | 16-14 | *DS-H18、*DS-H214、*DH-1B、*DS-A5、*DS-E14、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） |
| F2-A3 | ○ | 3.2 | 5.7 | 14.2 | 6.1 | 4.5 | 4.2 | 2.3 | 0.8 | 1.14~1.82 | 1.04~2.63 | 16-14 | *DS-H18、*DS-H214、*DH-1B、*DS-A5、*DS-E14、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） | ||
| F2-S3.5 | ○ | ○ | ○ | 3.7 | 5.7 | 15.7 | 6.5 | 4.5 | 4.2 | 2.3 | 0.8 | 1.14~1.82 | 1.04~2.63 | 16-14 | *DS-H18、*DS-H214、*DH-1B、*DS-A5、*DS-E14、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） |
| F2-3.5 | ○ | ○ | ○ | 3.7 | 6.5 | 15.8 | 6.0 | 4.5 | 4.2 | 2.3 | 0.8 | 1.14~1.82 | 1.04~2.63 | 16-14 | *DS-H18、*DS-H214、*DH-1B、*DS-A5、*DS-E14、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） |
| F2-M4 | ○ | ○ | ○ | 4.3 | 6.4 | 15.6 | 6.7 | 4.5 | 4.2 | 2.3 | 0.8 | 1.14~1.82 | 1.04~2.63 | 16-14 | *DS-H18、*DS-H214、*DH-1B、*DS-A5、*DS-E14、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） |
| F2-S4 | ○ | ○ | ○ | 4.3 | 6.6 | 15.8 | 8.0 | 4.5 | 4.2 | 2.3 | 0.8 | 1.14~1.82 | 1.04~2.63 | 16-14 | *DS-H18、*DS-H214、*DH-1B、*DS-A5、*DS-E14、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） |
| F2-4 | ○ | ○ | ○ | 4.3 | 6.9 | 16.2 | 7.2 | 4.5 | 4.2 | 2.3 | 0.8 | 1.14~1.82 | 1.04~2.63 | 16-14 | *DS-H18、*DS-H214、*DH-1B、*DS-A5、*DS-E14、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） |
| F2-A4 | ○ | ○ | ○ | 4.3 | 8.3 | 16.2 | 7.2 | 4.5 | 4.2 | 2.3 | 0.8 | 1.14~1.82 | 1.04~2.63 | 16-14 | *DS-H18、*DS-H214、*DH-1B、*DS-A5、*DS-E14、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） |
| F2-5 | ○ | ○ | ○ | 5.3 | 8.5 | 17.2 | 8.5 | 4.5 | 4.2 | 2.3 | 0.8 | 1.14~1.82 | 1.04~2.63 | 16-14 | *DS-H18、*DS-H214、*DH-1B、*DS-A5、*DS-E14、*DS-Hi34S、PALM-125A、PALM-12A | 1000（100×10） |
| F2-6 | ○ | ○ | ○ | 6.4 | 11.0 | 20.2 | 9.5 | 4.5 | 4.2 | 2.3 | 0.8 | 1.14~1.82 | 1.04~2.63 | 16-14 | *DS-H18、*DS-H214、*DH-1B、*DS-A5、*DS-E14、*DS-Hi34S、PALM-125A、PALM-12A | 500（100×5） |
| F3.5-4 | ○ | ○ | ○ | 4.3 | 8.0 | 17.8 | 7.5 | 5.3 | 5.0 | 3.0 | 1.0 | 1.82~2.4 | 2.63~4.6 | 12 | *DS-H18、*DS-H214、*DH-1B、*DS-A5、*DS-E14、PALM-125A | 500（100×5） |
| F3.5-5 | ○ | ○ | ○ | 5.3 | 8.0 | 17.8 | 7.5 | 5.3 | 5.0 | 3.0 | 1.0 | 1.82~2.4 | 2.63~4.6 | 12 | *DS-H18、*DS-H214、*DH-1B、*DS-A5、*DS-E14、PALM-125A | 500（100×5） |
| F5.5-M4 | ○ | ○ | ○ | 4.3 | 7.1 | 19.5 | 7.9 | 6.3 | 5.6 | 3.4 | 1.0 | 1.82~2.89 | 2.63~6.64 | 12-10 | *DS-H18、*DS-H214、*DH-1B、*DS-A5、*DS-E14、PALM-125A | 500（100×5） |
| F5.5-4 | ○ | ○ | ○ | 4.3 | 8.5 | 18.0 | 7.2 | 6.3 | 5.6 | 3.4 | 1.0 | 1.82~2.89 | 2.63~6.64 | 12-10 | *DS-H18、*DS-H214、*DH-1B、*DS-A5、*DS-E14、PALM-125A | 500（100×5） |
| F5.5-5 | ○ | ○ | ○ | 5.3 | 9.0 | 19.0 | 8.5 | 6.3 | 5.6 | 3.4 | 1.0 | 1.82~2.89 | 2.63~6.64 | 12-10 | *DS-H18、*DS-H214、*DH-1B、*DS-A5、*DS-E14、PALM-125A | 500（100×5） |
| F5.5-6 | ○ | ○ | ○ | 6.4 | 12.5 | 23.5 | 10.5 | 6.3 | 5.6 | 3.4 | 1.0 | 1.82~2.89 | 2.63~6.64 | 12-10 | *DS-H18、*DS-H214、*DH-1B、*DS-A5、*DS-E14、PALM-125A | 500（100×5） |
| F5.5-8 | ○ | ○ | ○ | 8.4 | 15.0 | 24.5 | 10.5 | 6.3 | 5.6 | 3.4 | 1.0 | 1.82~2.89 | 2.63~6.64 | 12-10 | *DS-H18、*DS-H214、*DH-1B、*DS-A5、*DS-E14、PALM-125A | 400（100×4） |
