銅線用裸圧着端子角形ブレーカ用端子CB形(公称断面積22~325sq)

公称断面積22~325sq

裸圧着端子ブレーカー用端子公称断面積22~325sq
CB形
デジタルカタログで見る(PDF)

デジタルカタログで見る(PDF)

CB形

※表に丸印がある製品に適用されます。

RoHS指令対応品

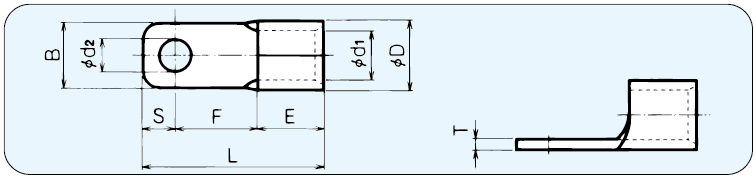

呼び	UL	CSA	曲げ	[right]φd2	[right]B	[right]L	[right]F	[right]S	[right]E	[right]φD	[right]φd1	[right]T	[center]適合電線範囲（㎜2）	[center]適合電線範囲（AWG）	適合工具	一箱入数
CB22-5	○	○	△	5.3	12.4	32.3	14.7	6.2	11.4	11.5	7.7	1.8	16.78～26.66	4	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325	100
CB22-6	○	○	△	6.4	12.4	32.3	14.7	6.2	11.4	11.5	7.7	1.8	16.78～26.66	4	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325	100
CB22-8	○			8.4	12.4	32.3	14.7	6.2	11.4	11.5	7.7	1.8	16.78～26.66	4	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325	100
CB38-5	○	○	○	5.3	13.4	36.7	17.0	6.7	13.0	13.3	9.4	1.8	26.66～42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325	100
CB38-6N	○		○	6.4	12.5	35.5	17.0	5.5	13.0	13.3	9.4	1.8	26.66～42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325	100
CB38-6	○	○	○	6.4	13.4	36.7	17.0	6.7	13.0	13.3	9.4	1.8	26.66～42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325	100
CB38-8			○	8.4	13.4	36.7	17.0	6.7	13.0	13.3	9.4	1.8	26.66～42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325	100
CB60-6	○	○	○	6.4	16.0	49.0	23.0	8.0	18.0	15.5	11.4	2.0	42.42～60.57	1/0	DS-HO60、DS-HO150、12号A、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325	50
CB60-8	○	○	○	8.4	16.0	49.0	23.0	8.0	18.0	15.5	11.4	2.0	42.42～60.57	1/0	DS-HO60、DS-HO150、12号A、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325	50
CB60-10	○	○	○	10.5	16.0	49.0	23.0	8.0	18.0	15.5	11.4	2.0	42.42～60.57	1/0	DS-HO60、DS-HO150、12号A、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325	50
CB80-8	○	○	○	8.4	22.0	51.0	21.0	11.0	19.0	19.5	14.5	2.3	76.28～96.3	3/0	DS-HO150、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	25
CB80-10	○	○	○	10.5	22.0	51.0	21.0	11.0	19.0	19.5	14.5	2.3	76.28～96.3	3/0	DS-HO150、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	25
CB80-12			○	13.0	22.0	51.0	21.0	11.0	19.0	19.5	14.5	2.3	76.28～96.3	3/0	DS-HO150、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	25
CB100-8	○	○	○	8.4	22.0	53.0	23.0	11.0	19.0	22.3	16.4	2.6	96.3～117.2	4/0	DS-HO150、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	25
CB100-10	○	○	○	10.5	22.0	53.0	23.0	11.0	19.0	22.3	16.4	2.6	96.3～117.2	4/0	DS-HO150、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	25
CB100-12	○		○	13.0	22.0	53.0	23.0	11.0	19.0	22.3	16.4	2.6	96.3～117.2	4/0	DS-HO150、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	25
CB150-8	○	○	○	8.4	22.0	61.0	23.0	11.0	27.0	26.5	19.5	3.2	117.2～152.05	250-300MCM	DS-HO150、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	15
CB150-S10	○	○	○	10.5	22.0	61.0	23.0	11.0	27.0	26.5	19.5	3.2	117.2～152.05	250-300MCM	DS-HO150、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	15
CB150-10	○	○	○	10.5	25.0	61.5	22.0	12.5	27.0	26.5	19.5	3.2	117.2～152.05	250-300MCM	DS-HO150、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	15
CB150-12	○	○	○	13.0	25.0	61.5	22.0	12.5	27.0	26.5	19.5	3.2	117.2～152.05	250-300MCM	DS-HO150、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325	15
CB180-10	○		○	10.5	28.0	65.0	22.0	14.0	29.0	28.5	21.0	3.5	152.05～192.6	300-350MCM	12号A、DS-E200M、*DS-E250M、REC-Li325	10
CB180-12	○		○	13.0	28.0	65.0	22.0	14.0	29.0	28.5	21.0	3.5	152.05～192.6	300-350MCM	12号A、DS-E200M、*DS-E250M、REC-Li325	10
CB200-10	○	○	○	10.5	36.0	73.3	22.8	18.0	32.5	32.7	24.0	4.0	192.6～242.27	400MCM	12号A、DS-E200M、*DS-E250M、REC-Li325	8
CB200-12	○	○	○	13.0	36.0	73.3	22.8	18.0	32.5	32.7	24.0	4.0	192.6～242.27	400MCM	12号A、DS-E200M、*DS-E250M、REC-Li325	8
CB325-S10	○		○	10.5	38.5	85.5	32.0	17.0	36.5	37.6	28.0	4.5	242.27～325	500-600MCM	*12号A、REC-Li325	6
CB325-10	○		○	10.5	44.0	85.5	32.0	17.0	36.5	37.6	28.0	4.5	242.27～325	500-600MCM	*12号A、REC-Li325	6
CB325-S12	○		○	13.0	38.5	85.5	32.0	17.0	36.5	37.6	28.0	4.5	242.27～325	500-600MCM	*12号A、REC-Li325	6
CB325-12	○		○	13.0	44.0	85.5	32.0	17.0	36.5	37.6	28.0	4.5	242.27～325	500-600MCM	*12号A、REC-Li325	6
