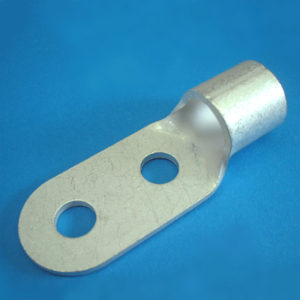

銅線用裸圧着端子二つ穴端子RD形(公称断面積38~325sq)

公称断面積38~325sq

裸圧着端子二ツ穴端子公称断面積38~325sq
RD形
デジタルカタログで見る(PDF)

デジタルカタログで見る(PDF)

RD形

※表に丸印がある製品に適用されます。

RoHS指令対応品

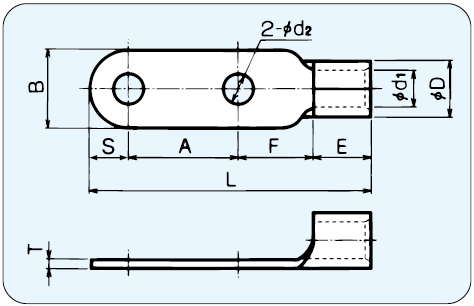

呼び	JIS	UL	CSA	曲げ	[right]φd2	[right]A	[right]B	[right]L	[right]F	[right]S	[right]E	[right]φD	[right]φd1	[right]T	[center]適合電線範囲（㎜2）	[center]適合電線範囲（AWG）	適合工具	一箱入数
RD38-10		○	○	△	11.0	32.0	22.0	84.0	28.0	11.0	13.0	13.3	9.4	1.8	26.66~42.42	2	DS-HO60、＊DS-HO150、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	50
RD38-12		○	○	△	14.0	40.0	22.0	84.0	20.0	11.0	13.0	13.3	9.4	1.8	26.66~42.42	2	DS-HO60、＊DS-HO150、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	50
RD38-X				○	－	－	22.0	84.0	－	－	13.0	13.3	9.4	1.8	26.66~42.42	2	DS-HO60、＊DS-HO150、DS-E60、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	50
RD60-10	○	○	○		11.0	32.0	22.0	80.0	19.0	11.0	18.0	15.5	11.4	2.0	42.42~60.57	1/0	DS-HO60、＊DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	40
RD60-12	○	○	○		14.0	40.0	22.0	88.0	19.0	11.0	18.0	15.5	11.4	2.0	42.42~60.57	1/0	DS-HO60、＊DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	40
RD60-14	○	○	○		16.0	40.0	32.0	96.0	22.0	16.0	18.0	15.5	11.4	2.0	42.42~60.57	1/0	DS-HO60、＊DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	30
RD60-10X				○	－	－	22.0	80.0	－	－	18.0	15.5	11.4	2.0	42.42~60.57	1/0	DS-HO60、＊DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	40
RD60-12X				○	－	－	22.0	88.0	－	－	18.0	15.5	11.4	2.0	42.42~60.57	1/0	DS-HO60、＊DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	40
RD60-14X				○	－	－	32.0	96.0	－	－	18.0	15.5	11.4	2.0	42.42~60.57	1/0	DS-HO60、＊DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	30
RD70-10		○	○		11.0	32.0	24.0	80.0	17.0	12.0	19.0	17.5	13.5	2.0	60.57~76.28	2/0	DS-HO150、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	25
RD70-12		○	○	○	14.0	40.0	24.0	91.0	20.0	12.0	19.0	17.5	13.5	2.0	60.57~76.28	2/0	DS-HO150、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	25
RD70-14		○	○	○	16.0	40.0	32.0	96.0	21.0	16.0	19.0	17.5	13.5	2.0	60.57~76.28	2/0	DS-HO150、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	25
RD70-10X				○	－	－	24.0	80.0	－	－	19.0	17.5	13.5	2.0	60.57~76.28	2/0	DS-HO150、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	25
RD70-12X				○	－	－	24.0	91.0	－	－	19.0	17.5	13.5	2.0	60.57~76.28	2/0	DS-HO150、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	25
RD70-14X				○	－	－	32.0	96.0	－	－	19.0	17.5	13.5	2.0	60.57~76.28	2/0	DS-HO150、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	25
RD80-10		○	○	○	11.0	32.0	27.0	85.0	20.5	13.5	19.0	19.5	14.5	2.3	76.28~96.3	3/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	25
RD80-12		○	○	○	14.0	40.0	27.0	93.0	20.5	13.5	19.0	19.5	14.5	2.3	76.28~96.3	3/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	25
RD80-14		○	○	○	16.0	40.0	32.0	98.0	23.0	16.0	19.0	19.5	14.5	2.3	76.28~96.3	3/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	25
RD80-10X				○	－	－	27.0	85.0	－	－	19.0	19.5	14.5	2.3	76.28~96.3	3/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	25
RD80-12X				○	－	－	27.0	93.0	－	－	19.0	19.5	14.5	2.3	76.28~96.3	3/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	25
RD80-14X				○	－	－	32.0	98.0	－	－	19.0	19.5	14.5	2.3	76.28~96.3	3/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	25
RD100-10	○	○	○		11.0	32.0	28.5	85.0	19.8	14.2	19.0	22.3	16.4	2.6	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	20
RD100-12	○	○	○		14.0	40.0	28.5	93.0	19.8	14.2	19.0	22.3	16.4	2.6	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	20
RD100-14	○	○	○		16.0	40.0	32.0	98.0	23.0	16.0	19.0	22.3	16.4	2.6	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	20
RD100-10X				○	－	－	28.5	85.0	－	－	19.0	22.3	16.4	2.6	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	20
RD100-12X				○	－	－	28.5	93.0	－	－	19.0	22.3	16.4	2.6	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	20
RD100-14X				○	－	－	32.0	98.0	－	－	19.0	22.3	16.4	2.6	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	20
RD150-12	○	○	○		14.0	40.0	36.0	106.0	21.0	18.0	27.0	26.5	19.5	3.2	117.2~152.05	250-300 MCM	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	12
RD150-14	○	○	○		16.0	40.0	36.0	106.0	21.0	18.0	27.0	26.5	19.5	3.2	117.2~152.05	250-300 MCM	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	12
RD150-X				○	－	－	36.0	106.0	－	－	27.0	26.5	19.5	3.2	117.2~152.05	250-300 MCM	DS-HO150、12号H、12号A、DS-E150、DS-E200M、*DS-E250M、REC-Li325、EP-150HL	12
RD180-12		○	○	○	14.0	40.0	38.5	111.0	22.8	19.2	29.0	28.5	21.0	3.5	152.05~192.6	300-350 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
RD180-14		○	○		16.0	40.0	38.5	111.0	22.8	19.2	29.0	28.5	21.0	3.5	152.05~192.6	300-350 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
RD180-X				○	－	－	38.5	111.0	－	－	29.0	28.5	21.0	3.5	152.05~192.6	300-350 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
RD200-12	○	○	○		14.0	40.0	44.0	117.0	22.5	22.0	32.5	32.7	24.0	4.0	192.6~242.27	400 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
RD200-14	○	○	○		16.0	40.0	44.0	117.0	22.5	22.0	32.5	32.7	24.0	4.0	192.6~242.27	400 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
RD200-X				○	－	－	44.0	117.0	－	－	32.5	32.7	24.0	4.0	192.6~242.27	400 MCM	12号H、12号A、DS-E200M、*DS-E250M、REC-Li325	8
RD250-12					14.0	40.0	44.0	117.0	22.5	22.0	32.5	35.6	26.0	4.5	250	－	*DS-E250M	8
RD250-14					16.0	40.0	44.0	117.0	22.5	22.0	32.5	35.6	26.0	4.5	250	－	*DS-E250M	8
RD250-X				○	－	－	44.0	117.0	－	－	32.5	35.6	26.0	4.5	250	－	*DS-E250M	8
RD325-12	○	○	○		14.0	40.0	50.5	124.0	22.3	25.2	36.5	37.6	28.0	4.5	240.27~325.0	500-600 MCM	12号H、*12号A、REC-Li325	4
RD325-14	○	○	○		16.0	40.0	50.5	124.0	22.3	25.2	36.5	37.6	28.0	4.5	240.27~325.0	500-600 MCM	12号H、*12号A、REC-Li325	4
RD325-X				○	－	－	50.5	124.0	－	－	36.5	37.6	28.0	4.5	240.27~325.0	500-600 MCM	12号H、*12号A、REC-Li325	4
